Promioriente adelanta sus actividades de medición de gas teniendo en cuenta los diseños e instalación de los elementos medidores, la norma internacional AGA y las recomendaciones obtenidas de los fabricantes de estas tecnologías sobre la operación y el mantenimiento de los mismos.

Adicionalmente y como parte de la implementación del sistema de gestión de calidad, Promiorientes, cumpliendo con lo establecido por la norma ISO 9000 ha desarrollado actividades tendientes a controlar, calibrar y mantener los equipos medidores, con el propósito de garantizar una excelente calidad en la medición del gas recibido en custodia y entregado en los diferentes Puntos de Salida del Sistema de Transporte en lo referente a este proceso.

Todo lo anterior satisface los diferentes requerimientos mínimos que ha establecido sobre esta materia la Resolución 071 de 1999 y las normas que la modifican o complementan.

Parámetros de medición

La medición volumétrica y la determinación de los mecanismos y procedimientos que permitan establecer la calidad del gas deberá efectuarse en los Puntos de Entrada y Salida del sistema de transporte de conformidad con lo establecido en el Reglamento Único de Transporte -RUT. La medición se ejecutará de acuerdo con los siguientes parámetros:

a) Los volúmenes de gas medidos utilizando medidores de orificio serán determinados de acuerdo con el Reporte No.3 del AGA.

b) Los volúmenes de gas medidos utilizando medidores de Turbina se determinan con base en el Reporte No.7 del AGA.

c) Los volúmenes de gas medidos utilizando medidores Ultrasónicos se determinan con base en el Reporte No. 9 del AGA.

d) En todos los casos los medidores deberán contar con el aval de Promioriente y cumplir con las normas de instalación exigidas por el fabricante.

e) La unidad de volumen es el pie cúbico a condiciones estándar (60 °F y 14,65 psi).

f) Presión atmosférica: se debe usar el valor real de cada sitio.

g) Temperatura de flujo del gas: se debe establecer usando equipos de registro continuo, o mediante la metodología aprobada por Promioriente.

h) Gravedad Específica: se determina empleando gravitómetros o cromatógrafos en línea, o mediante muestras puntuales con la frecuencia y método que acuerden las partes.

i) Poder Calorífico: Se determina mediante medición con cromatógrafos según las previsiones del AGA en la Norma D3588-81, con la metodología y frecuencia que acuerden las partes.

j) Supercompresibilidad del Gas: se determina mediante la metodología establecida por el AGA. k) Composición del Gas: se determina mediante Cromatografía y se debe usar para el cálculo del volumen gas transportado en cada período mensual, según la metodología y frecuencia de verificación establecida por las partes.

Sistemas de Medición PROMIORIENTE adelanta sus actividades de medición de gas teniendo en cuenta los diseños e instalación de los elementos medidores, la norma internacional AGA y las recomendaciones obtenidas de los fabricantes de estas tecnologías sobre la operación y el mantenimiento de los mismos. Adicionalmente y como parte de la implementación del sistema de calidad se desarrollan actividades tendientes a controlar, calibrar y mantener los equipos de medición con el propósito de garantizar la eficiencia en la medición del gas recibido en custodia y entregado en los diferentes Puntos de Salida. Los elementos primarios de medición utilizados son los siguientes: 

• Medidor de Platina de Orificio: Este medidor se clasifica como del tipo dinámico, de Presión Diferencial. Utiliza el principio de medición del flujo de gas por medio de la alteración de la velocidad de la corriente de gas de una manera controlada, causada por cambios en el area de la sección. La presión diferencial es producida por una platina de orifio que se coloca en contacto con la corriente de gas, convirtiendo las señales en señales eléctricas a través de un transmisor. Estas señales junto con las que se obtienen de los transductores de presión estática y temperatura localizados en el brazo de medición se llevan al computador electrónico de flujo, quien recolecta y procesa los datos de campo. 
• Medidor de Turbina: La turbina es un medidor de tipo dinámico, donde la velocidad angular del rotor es directamente proporcional a la velocidad del gas y consecuentemente a la rata de flujo volumétrica. La salida del medidor de turbina se roduce en forma de pulsos de voltaje por unidad de volumen. Los pulsos generados por la turbina junto con las señales eléctricas que se obtienen de los transductores de presión estática y temperatura localizados en el brazo de medición se llevan al computador electrónico de flujo, quien recolecta y procesa los datos de campo. 
• Medidor Rotativo: El medidor rotativo es un medidor de desplazamiento positivo que tiene válvulas rotativas que giran excéntricamente rozando con las paredes de una cámara circular y transportan el fluido en forma incremental de la entrada a la salida. Contiene lóbulos engranados entre si que giran en direcciones opuestas manteniendo una posición relativa fija y desplazando un volumen fijo de fluido en cada revolución. 
• Medidor Ultrasónico: Este es un medidor de flujo de alta precisión de medición. Su principio de funcionamiento esta basado en la medición del tiempo de tránsito de pulsos de alta frecuencia transmitidos y recibidos por pares de transductores ubicados sobre el cuerpo del medidor.

El sistema secundario de medición esta compuesto por computadores electrónicos de flujo, los cuales reciben las señales emitidas por los elementos primarios. Con los datos de calidad del gas y poder caloríficco, el computador realiza el cálculo de Supercompresibilidad siguiendo las recomendaciones del AGA, y determina la la rata de flujo volumétrica corregida por efectos de las variables que intervienen en el proceso tales como temperatura, presión, gravedad específica. La unidad de volumen para la Medición de Gas Natural es un (1) pie cúbico de gas natural a la temperatura de 60ºF y una presión de 14.65 psia, de acuerdo con las condiciones estándar establecidas por el RUT.

Calibración de Equipos de Medición La exactitud de todos los Sistemas de Medición del Sistema de Transporte será verificada por Promioriente a intervalos pactados contractualmente entre las partes, en presencia de los representantes del Remitente y/o propietario de los equipos.

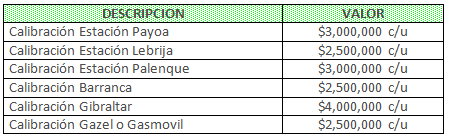

Será derecho del Agente y del Transportador solicitar en cualquier momento una verificación especial del medidor, en cuyo caso las partes cooperarán para llevar a cabo dicha operación. El costo de esta prueba especial será a cargo de quien la solicite a menos que como resultado de dicha prueba se detecte una descalibración, en cuyo caso dichos costos correrán a cargo del propietario del equipo. Los costos estimados para la ejecución de una calibración serán los siguientes, los costos definitivos deberán ser concertados para el caso específico:

Promioriente dará aviso al Agente sobre la fecha y hora en que se efectuará la prueba de verificación de calibración o de inspección de los equipos, por lo menos con (3) tres días hábiles de anticipación a fin de que la otra parte pueda disponer la presencia de sus representantes. Si dado el aviso requerido el Agente no se presenta, Promioriente procederá a realizar la prueba y a hacer los ajustes necesarios informando sobre las medidas correctivas tomadas al Agente. El Agente podrá solicitar aclaración o información adicional sobre las pruebas o ajustes realizados.

Reparación y reposición de los sistemas de mediciónEs obligación del Agente hacer reparar o reemplazar los Sistemas de Medición de su propiedad, a satisfacción de Promioriente, dentro de los estándares técnicos, cuando se establezca que el funcionamiento no permite determinar en forma adecuada los consumos. Cuando el Agente, pasados dos períodos de facturación, no tome las acciones necesarias para reparar o reemplazar los equipos de su propiedad, el Transportador podrá hacerlo por cuenta del Agente. Cuando sea de su propiedad, el Sistema de Medición podrá ser retirado por Promioriente en cualquier momento después de la terminación del Contrato de Transporte, sin cargo al Agente propietario.

Acceso a los sistemas de mediciónDe acuerdo con lo estipulado por el RUT, las partes tendrán acceso permanente a los Sistemas de Medición para tomar lecturas, verificar calibración, mantener e inspeccionar las instalaciones, o para el retiro de sus bienes. Promioriente y el Remitente o sus representantes tendrán el derecho de estar presentes en los momentos de instalación, lectura, limpieza, cambio, mantenimiento, reparación, inspección, prueba, calibración o ajuste de los equipos de medición utilizados para la facturación. Los registros de tales equipos se mantendrán a disposición de las partes junto con los cálculos respectivos para su inspección y verificación.

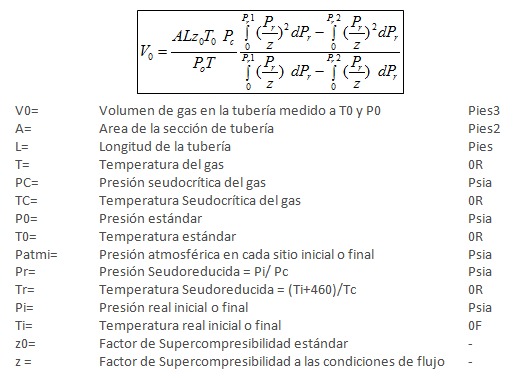

Metodología para el Cálculo de Pérdidas Cada mes Promioriente calcula la existencia en línea del gasoducto con corte a las 00:00 horas del primer día del mes por medio de la siguiente ecuación:
